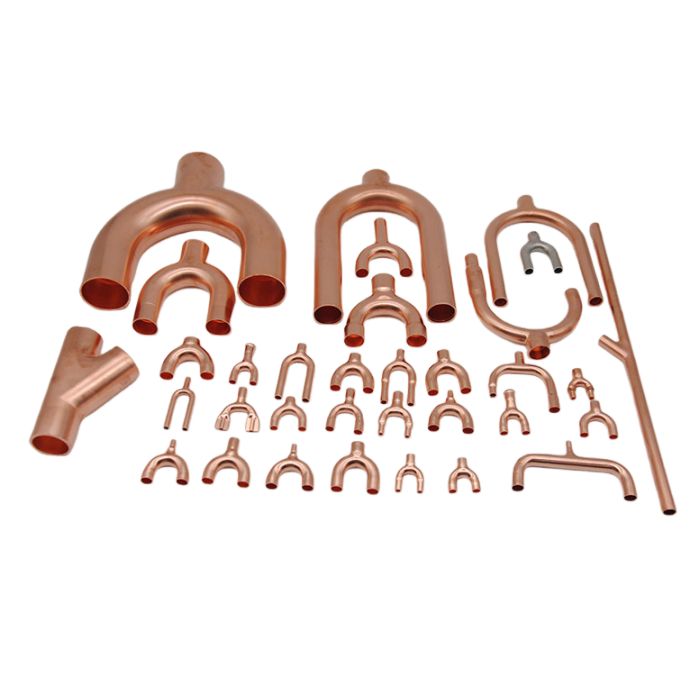

Você pode ter a certeza de comprar a junta Gangxin de cobre em Y produzida por nossa fábrica. Este produto é feito com a mais recente tecnologia de proteção ambiental, alta densidade de produto, forte resistência à pressão, em linha com os testes de proteção ambiental ROHS e REACH, bela aparência, tamanho de instalação conveniente, tecnologia avançada;
A junta em Y de cobre é um tipo de acessório para tubos de cobre amplamente utilizado em refrigeração, produtos de aquecimento, sua excelente condutividade térmica e resistência à corrosão o tornam o material preferido para aquecedores de água e outros produtos, para garantir a vida útil e o desempenho de custo do produto. Este acessório é soldado à conexão do tubo de cobre, é um componente indispensável na conexão do tubo de resfriamento e do tubo de aquecimento de água. padrão de cobre estritamente, para projetar e fabricar tubo de junta de cobre em Y liso, sem rebarbas , inclinação e redondeza da incisão tem requisitos claros, para garantir que o tubo esteja limpo, sem impurezas como sucata de cobre, óleo em pó , , a superfície do tubo está limpa, sem rachaduras, sem corrosão e sem defeitos óbvios, como distorção.
A junta Y de cobre é normalmente usada em ar condicionado, refrigeração e outros acessórios de distribuição de tubos de cobre. Sua superioridade de material faz com que desempenhe um papel importante no trocador de calor do ar condicionado. Além disso, devido às suas características de material saudável, a junta em Y de cobre também é amplamente utilizada na indústria de energia solar, hardware de encanamento e ar condicionado HVAC e outros campos.
|
Diâmetro do tubo |
A |
B |
C |
E |
F |
D(F) |
L |
T |
|
|
GX-Y-01 |
5 |
15 |
5 |
15.5 |
6 |
6 |
5.1 |
29.0 |
0.41 |
|
GX-Y-02 |
6 |
18 |
6 |
17.0 |
6 |
6 |
6.1 |
31.0 |
0.41 |
|
GX-Y-03 |
6.35 |
19.05 |
6.35 |
17.5 |
6 |
6 |
6.5 |
31.7 |
0.41 |
|
GX-Y-04 |
7 |
21 |
7 |
18.5 |
6 |
6 |
7.1 |
33.0 |
0.5 |
|
GX-Y-05 |
7.94 |
23.82 |
7.94 |
19.9 |
6 |
6 |
8.0 |
34.9 |
0.5 |
|
GX-Y-06 |
9.52 |
25.4 |
9.52 |
22.7 |
8 |
8 |
9.6 |
40.5 |
0.55 |
|
GX-Y-07 |
12.70 |
38.1 |
12.7 |
31.1 |
10 |
10 |
12.8 |
52.4 |
0.7 |
|
GX-Y-08 |
15.88 |
47.64 |
15.88 |
37.8 |
12 |
12 |
16.0 |
62.8 |
0.8 |
|
GX-Y-09 |
19.05 |
60 |
19.05 |
46.0 |
14 |
14 |
19.2 |
74.5 |
0.8 |
|
GX-Y-10 |
22.23 |
66.69 |
22.23 |
51.3 |
16 |
16 |
22.3 |
83.5 |
1.0 |
|
GX-Y-11 |
25.40 |
76.2 |
25.4 |
58.1 |
18 |
18 |
25.5 |
93.8 |
1.0 |
|
GX-Y-12 |
28.58 |
85.74 |
28.58 |
64.9 |
20 |
20 |
28.7 |
104.2 |
1.0 |
|
GX-Y-13 |
31.75 |
95.25 |
31.90 |
73.6 |
22 |
22 |
31.9 |
116.5 |
1.2 |
|
GX-Y-14 |
34.93 |
104.79 |
35.08 |
80.4 |
24 |
24 |
35.0 |
126.9 |
1.3 |
|
GX-Y-15 |
38.10 |
114.3 |
38.25 |
87.2 |
26 |
26 |
38.2 |
137.2 |
1.4 |
|
GX-Y-16 |
41.28 |
123.84 |
41.43 |
93.9 |
28 |
28 |
41.4 |
147.6 |
1.5 |
|
GX-Y-17 |
44.45 |
133.35 |
44.60 |
100.7 |
30 |
30 |
44.6 |
157.9 |
1.5 |
|
GX-Y-18 |
50.80 |
152.4 |
50.95 |
112.2 |
32 |
32 |
50.9 |
174.6 |
1.8 |
|
GX-Y-19 |
53.98 |
161.94 |
54.13 |
119.0 |
34 |
34 |
54.1 |
185.0 |
1.8 |
