Você pode ter a certeza de comprar o cotovelo Gangxin em ângulo reto produzido por nossa fábrica. Este produto é feito com a mais recente tecnologia de proteção ambiental, alta densidade de produto, forte resistência à pressão, em linha com os testes de proteção ambiental ROHS e REACH, bela aparência, tamanho de instalação conveniente, tecnologia avançada;

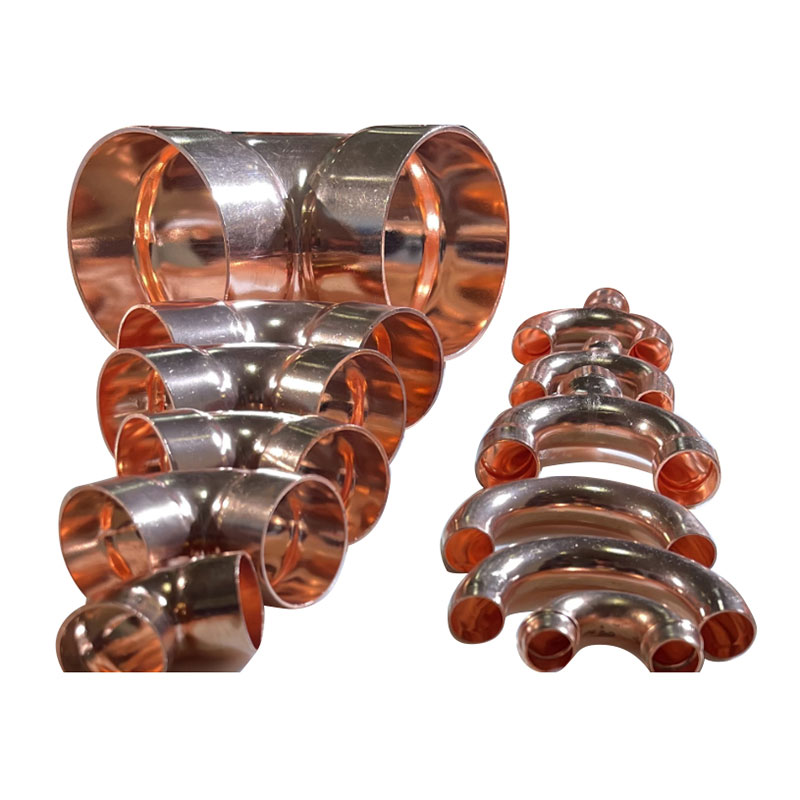

Cotovelo de ângulo reto é um tipo de conjunto de tubo usado para conectar tubos de cobre, é usado principalmente em refrigeração, ar condicionado, aquecimento de água e outros sistemas, para obter direção em ângulo reto de 90 graus entre os tubos. Este tipo de cotovelo é geralmente feito de cobre, tem boa condutividade térmica e resistência à corrosão, é adequado para sistemas de tubulação que precisam dobrar ou girar com frequência. O cotovelo de cobre de 90° tem uma ampla gama de aplicações, incluindo, mas não se limitando a, ar condicionado, refrigeração ou conexão de tubulação de água de cobre. seu projeto e fabricação de acordo com certos padrões nacionais e internacionais, como o padrão americano ASME B16.22, o padrão europeu EN1254-1, o padrão britânico BS864 e o padrão australiano AS364, para garantir a segurança e intercambialidade dos produtos. Além disso, o cotovelo de ângulo reto é avançado em tecnologia de fabricação. é uma nova tecnologia de formação de extrusão para aumentar sua densidade . O teste de resistência à compressão mostra que a pressão da junta do tubo de cobre é de até 32Mpa, é muito segura para uso em tubulações de pressão convencionais. Esses cotovelos não são apenas adequados para conexão direta de tubos de cobre, também adequados para reduzir a conexão, são a conexão entre diferentes diâmetros de tubos de cobre, disponíveis em uma variedade de especificações e tipos para atender a diferentes necessidades de aplicação. Como o cobre tem boa condutividade elétrica e térmica, O cotovelo em ângulo reto também tem uma certa aplicação no campo elétrico e eletrônico, como parte da conexão do circuito
|
Modelo |
TAMANHO |
UMA(F) |
B |
T |
X |
OBSERVAÇÃO |
|
(mm) |
||||||
|
GX-W-01 |
9.52 |
9,52+0,15 |
9,0+1,0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12,77+0,15 |
9,0+1,0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15,95+0,15 |
11,0+1,0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19,12+0,15 |
15+1,0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22,32+0,15 |
15+1,0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25,49+0,15 |
15+1,0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28,72+0,15 |
20+1,0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31,84+0,15 |
25+1,5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35,1+0,15 |
12,0+1,5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38,22+0,15 |
12,0+1,5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41,4+0,15 |
12,0+1,5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42,1+0,15 |
12,0+1,5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50,92+0,15 |
12,0+1,5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54,1+0,15 |
12,0+1,5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63,65+0,15 |
12,0+1,5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66,85+0,15 |
12,0+1,5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76,45+0,15 |
15,0+2,0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79,52+0,15 |
15,0+2,0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101,85+0,15 |
15,0+2,0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105,25+0,15 |
15,0+2,0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127,25+0,15 |
15,0+2,0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152,65+0,15 |
20,0+2,0 |
2.50 |
84.2 |
